QuickCharge2.0対応のUSB簡易電圧・電流チェッカー、（説明書は酷いが）製品自体は優秀だ！ (1) A4・1枚の日本語説明書が添付されているが、間違いだらけなので読まないほうが良い位だ
(2) 某メーカー製品と迷ったが、「抜群の見やすさ」にて当製品を選択
(3) 積算電流値を含む計７モードの表示切替が可能で、全モードの表示内容を分かり易く説明
QuickCharge2.0 ( QC2.0 ) とは、 Qualcomm が開発した 9V あるいは 12V （最大18W）にて充電する技術で、ネゴシエーションのために通信対応のUSBケーブルが必要となる。
「広告」
QuickCharge2.0対応のUSB簡易電圧・電流チェッカー、（説明書は酷いが）製品自体は優秀だ！
（写真をふんだんに使用し）分かり易くレビューするので、日本語説明書代わりに使用して頂けたら幸いだ！
2016/03/03 (木) 現在、 通常配送無料で 1,370円 で、某メーカー人気製品より 410円 安い。

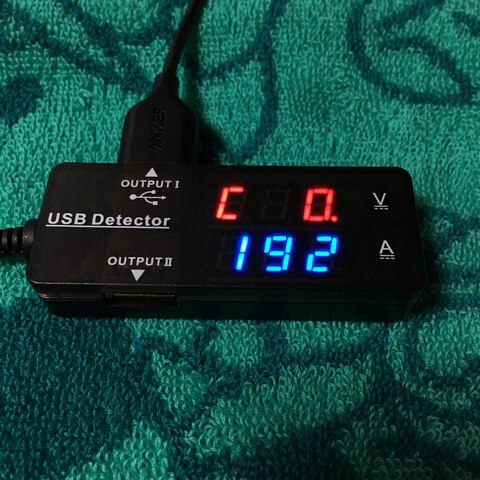

上画面では、「積算電流値」 0.192Ah ( 192mAh ) を示している
（誤っている可能性もあるが）Amazon商品説明記載の「製品詳細」は以下のとおり！
QC2.0 に完全対応なら、 9V 2A ・ 12V 1.5A の 18W 電力供給 に対応しているはず…
■【測定精度】±1%
■【測定電圧】3.5～12V (最大12.6V)
■【測定電流】0～3.0 A
■【過電流保護】> 5A （警報器付きと記載はあるが、確認できず）
■【重量】 本体重量：28g
■【サイズ】本体サイズ：7.7 * 4.5 * 1.5cm
(1) A4・1枚の日本語説明書が添付されているが、間違いだらけなので読まないほうが良い位だ
全７モードの表示内容 もきちんと説明されておらず、幾ら表示が見やすくても…
正直、「 Amazon神レビュー 」を読まなければ購入しておらず、 amayard さん ありがとう！
以下に、抜粋させて頂く。
0：電圧・電流（VA）1：C（Capacity＝積算電流値）2：P（Power＝電力）3：C-VA 交互表示4：P-VA 交互表示5：C-P 交互表示6：C-P-VA 3画面切替表示
「正確な仕様」の公表と「正確な説明書」が添付されれば、もっと売れると思うのだが…
(2) 某メーカー製品と迷ったが、「抜群の見やすさ」にてこちらを選択
表示部は視認性の高い、赤と青に色分けされた７セグメントLED表示で、抜群の見やすさだ！
USB-A端子のサイズと比べてもらえれば解ると思うが、大きめの数値表示のため遠くからでも読み取れ、輝度も高い。

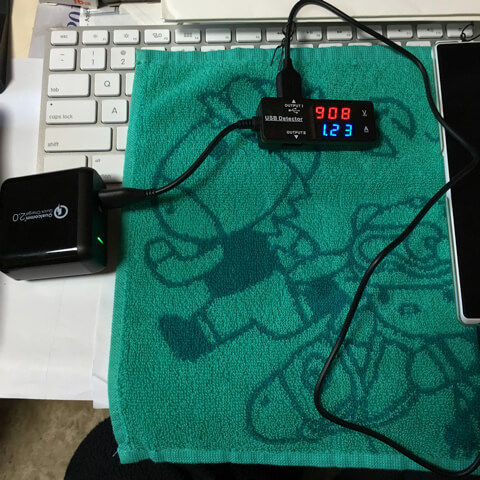

先に、全７モード説明撮影時の環境を説明しておく。
チェッカーの入力用USB-A端子には、Anker の QC2.0対応 AC充電器を接続した。
入力側はUSB-Aケーブルがチェッカーから伸びている（一体の）ため、USB-A to USB-A ケーブルを用意する必要は無い。
QC2.0対応のスマホ等を接続する時は「OUTPUT I」のみに接続し、「OUTPUT II」に接続してはいけない。
「OUTPUT I」は通信・充電対応で、「OUTPUT II」は充電のみ対応したUSB-Aポートだ。
USB-A端子のサイズと比べてもらえれば解ると思うが、大きめの数値表示のため遠くからでも読み取れ、輝度も高い。
先に、全７モード説明撮影時の環境を説明しておく。
チェッカーの入力用USB-A端子には、Anker の QC2.0対応 AC充電器を接続した。
入力側はUSB-Aケーブルがチェッカーから伸びている（一体の）ため、USB-A to USB-A ケーブルを用意する必要は無い。
QC2.0対応のスマホ等を接続する時は「OUTPUT I」のみに接続し、「OUTPUT II」に接続してはいけない。
「OUTPUT I」は通信・充電対応で、「OUTPUT II」は充電のみ対応したUSB-Aポートだ。
今回は、 QC2.0充電対応 Docomo 7インチタブレット SH-06F を接続。

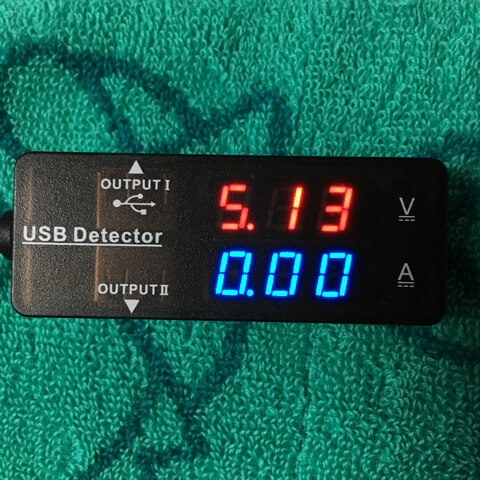

「OUTPUT I」に（通信対応USBケーブルにて） QC2.0対応機器を接続しないと、ネゴシエーションが行われないため 9V あるいは 12V には切り替わらず、標準の 5V 出力となる。
（「OUTPUT II」は常に 5V 出力とのこと）

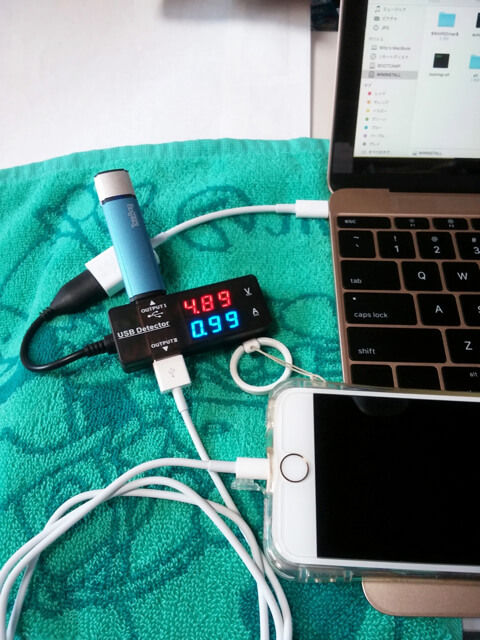

以下画面のように、USBメモリ等通信機器を利用しながら、スマホ等を充電することも可能。
（ 右側は、USB-Cポートを装備した MacBook 12インチ 2015 ）
２台の出力機器を接続すると、２台合計の電流値（アンペア）を青色表示する。
MacBook 12インチ に２台接続すると、電圧は 5V より落ちるようだ。
USBメモリのみだと 0.05A 消費し、電圧は 5V に戻った。
（上記２枚は、au isai LGL22 で撮影）
「OUTPUT I」に（通信対応USBケーブルにて） QC2.0対応機器を接続しないと、ネゴシエーションが行われないため 9V あるいは 12V には切り替わらず、標準の 5V 出力となる。
（「OUTPUT II」は常に 5V 出力とのこと）
以下画面のように、USBメモリ等通信機器を利用しながら、スマホ等を充電することも可能。
（ 右側は、USB-Cポートを装備した MacBook 12インチ 2015 ）
２台の出力機器を接続すると、２台合計の電流値（アンペア）を青色表示する。
MacBook 12インチ に２台接続すると、電圧は 5V より落ちるようだ。
USBメモリのみだと 0.05A 消費し、電圧は 5V に戻った。
（上記２枚は、au isai LGL22 で撮影）
(3) 積算電流値を含む計７モードの表示切替が可能で、全モードの表示内容を分かり易く説明
交互（３画面）表示を除くと、「電圧・電流値の同時表示（ V & A ）」「積算電流値表示（ Ah ）」「消費電力表示（ W ワット ）」の３つの基本的機能がある！

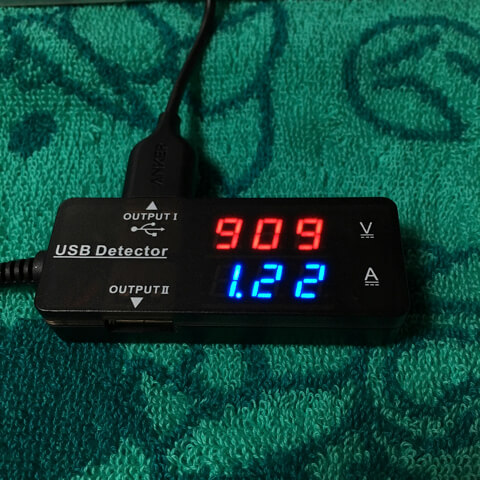

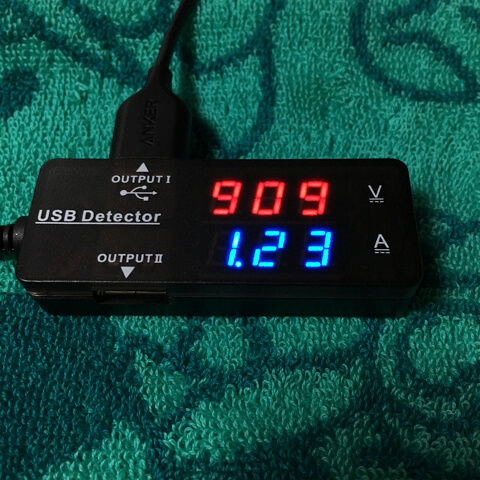

0：電圧・電流（VA）
9.09V 1.21A （測定値は、リアルタイム表示）
赤色で電圧値（ V ボルト）、青色で電流値（ A アンペア）を示す

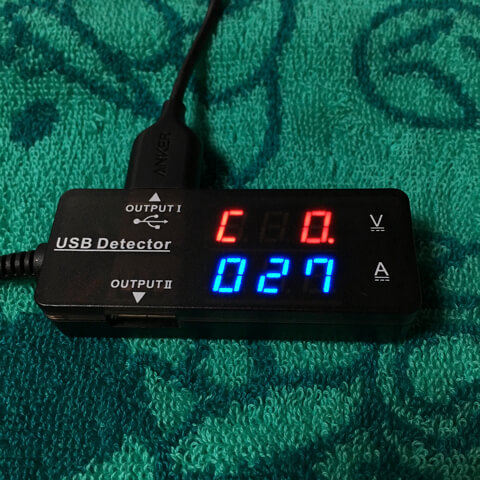

1：C（Capacity＝積算電流値）
0.027 Ah ( 27 mAh ) 表示
測定値は リアルタイムではなく、 約１分毎に 更新表示される

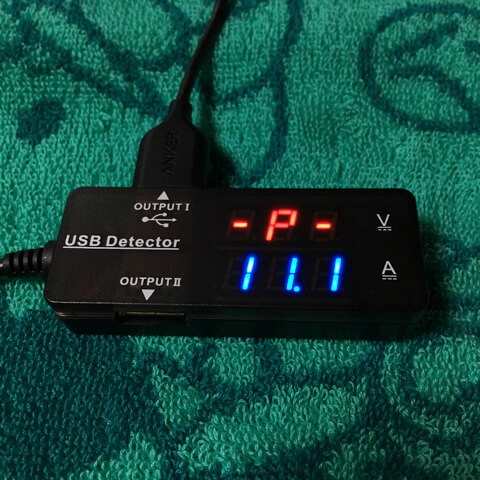

2：P（Power＝電力）
11.1W （ワット） 表示で (消費)電力を示す
測定値は「V と A の積算値」をリアルタイム表示してくれるので、計算するより便利だ

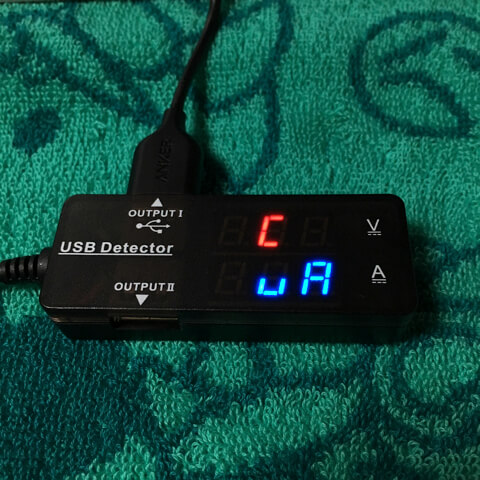

3：C-VA 交互表示
上の画面は、モード切替時に１回だけ表示される （C / VA）
以降、２画面が交互に表示される

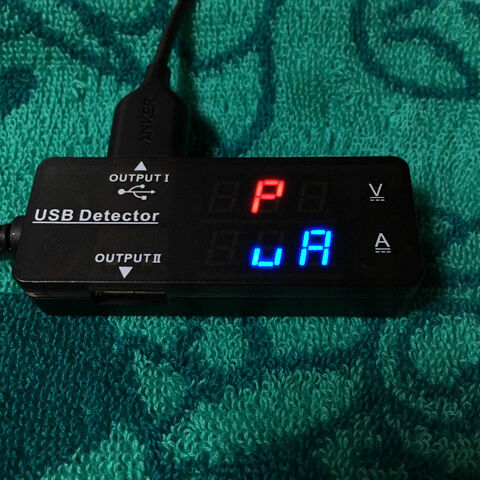

4：P-VA 交互表示
上の画面は、モード切替時に１回だけ表示される （P / VA）
以降、２画面が交互に表示される

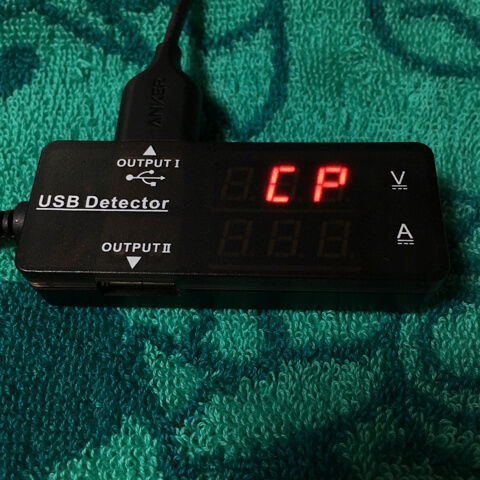

5：C-P 交互表示
上の画面は、モード切替時に１回だけ表示される （C / P）
以降、２画面が交互に表示される

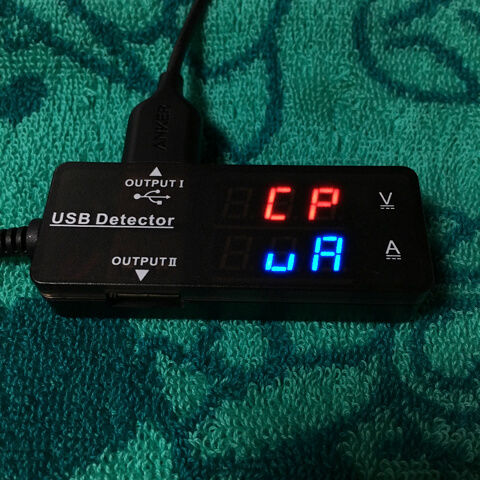

6：C-P-VA 3画面切替表示
上の画面は、モード切替時に１回だけ表示される （C / P / VA）
以降、３画面が順に（くり返し）表示される
【まとめ】
もちろん、「説明書とあやふやな仕様」を除いての話だが、製品自体に問題は無さそうだ。
0：電圧・電流（VA）
9.09V 1.21A （測定値は、リアルタイム表示）
赤色で電圧値（ V ボルト）、青色で電流値（ A アンペア）を示す
1：C（Capacity＝積算電流値）
0.027 Ah ( 27 mAh ) 表示
測定値は リアルタイムではなく、 約１分毎に 更新表示される
2：P（Power＝電力）
11.1W （ワット） 表示で (消費)電力を示す
測定値は「V と A の積算値」をリアルタイム表示してくれるので、計算するより便利だ
3：C-VA 交互表示
上の画面は、モード切替時に１回だけ表示される （C / VA）
以降、２画面が交互に表示される
4：P-VA 交互表示
上の画面は、モード切替時に１回だけ表示される （P / VA）
以降、２画面が交互に表示される
5：C-P 交互表示
上の画面は、モード切替時に１回だけ表示される （C / P）
以降、２画面が交互に表示される
6：C-P-VA 3画面切替表示
上の画面は、モード切替時に１回だけ表示される （C / P / VA）
以降、３画面が順に（くり返し）表示される
【まとめ】
- 全７モードの表示切り替えは、右上のボタンを押すことで切替
- 「モード6」表示時に右上のボタンを押すと、「モード0」表示に戻る
- 積算電流値は、右上のボタン長押しでいつでもリセット可能
- 入力側で新しい機器を接続した際は、積算電流値を表示後に リセット
もちろん、「説明書とあやふやな仕様」を除いての話だが、製品自体に問題は無さそうだ。
