 100V電源が必要だが、ブースター付きの地デジ室内アンテナがコストパフォーマンス抜群だ!

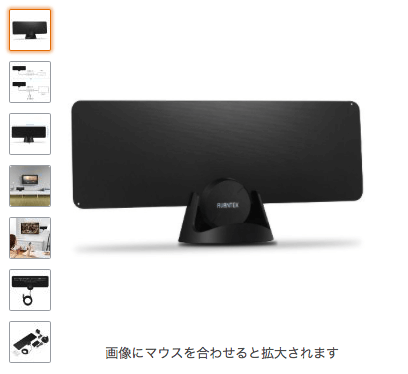

もともと モバイル用に使えないか?と購入した、 31.5cm x 10.5cm コンパクト・軽量、地デジ室内アンテナ「 AVANTEK AR-F10 」をレビューする。
2015/12/06 (日) 現在、 通常配送無料で 2,680円 と CP抜群 だ。
(画像にマウスを合わせても拡大せず、申し訳ない)
25

 (1) CATVの受信レベル84に対し当アンテナは74で、室外アンテナを代替可能

Amazon の説明トップ に 有効範囲 80km とあるが、地デジのTV塔(中継塔も含む)から 80km 以内なら効果があるという意味と思われ、 受信レベルが 何km まで実用的なのかは判らない。
筆者は名古屋市の外れに住んでおり(間に遮る高い建物も無いため)、地デジ電波の受信レベルは高いと思われる。 そう書いたのは、自宅が CATV 受信だからだ。

【マピオン】キョリ測 を利用して 瀬戸デジタルタワー から自宅までの直線距離を測ったら、10km 弱だった。

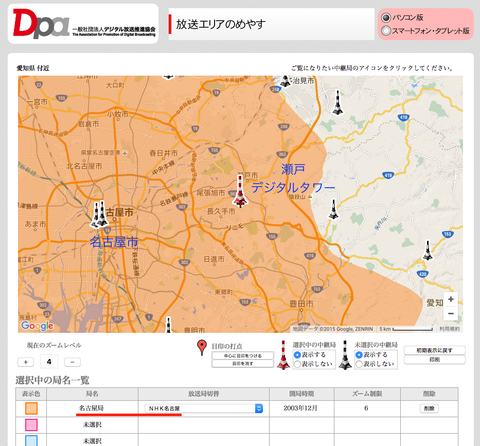

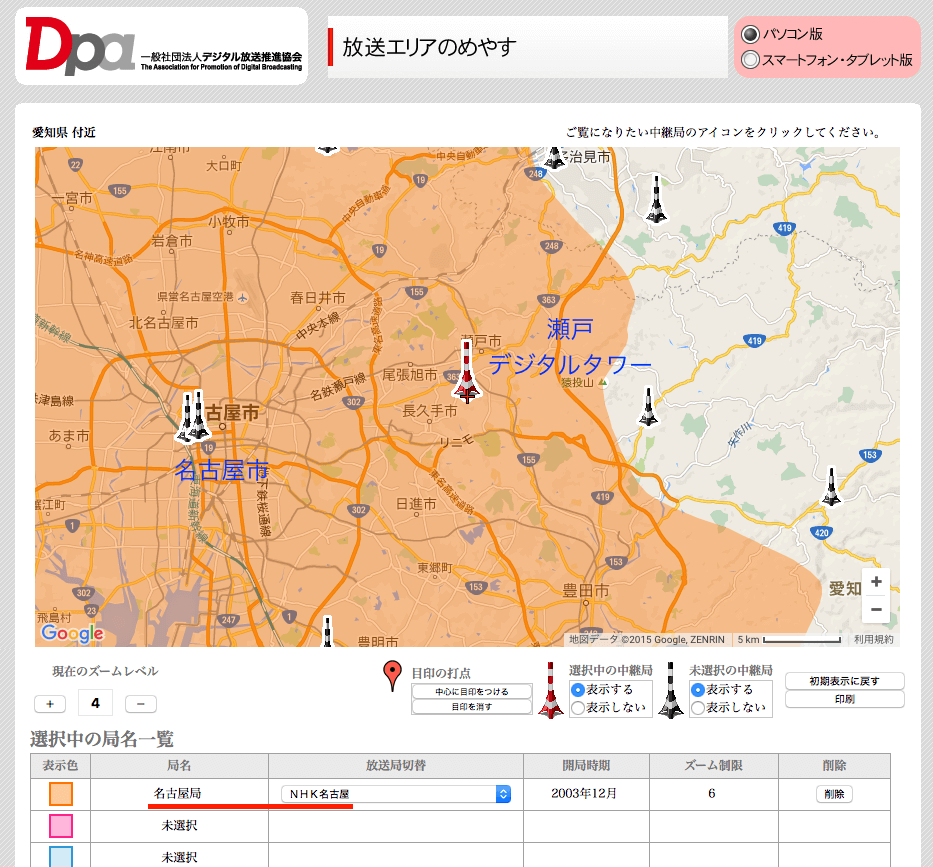

デジタル放送推進協会「(地デジ)放送エリアのめやす」  (下記画面)も参考になるだろう。
05

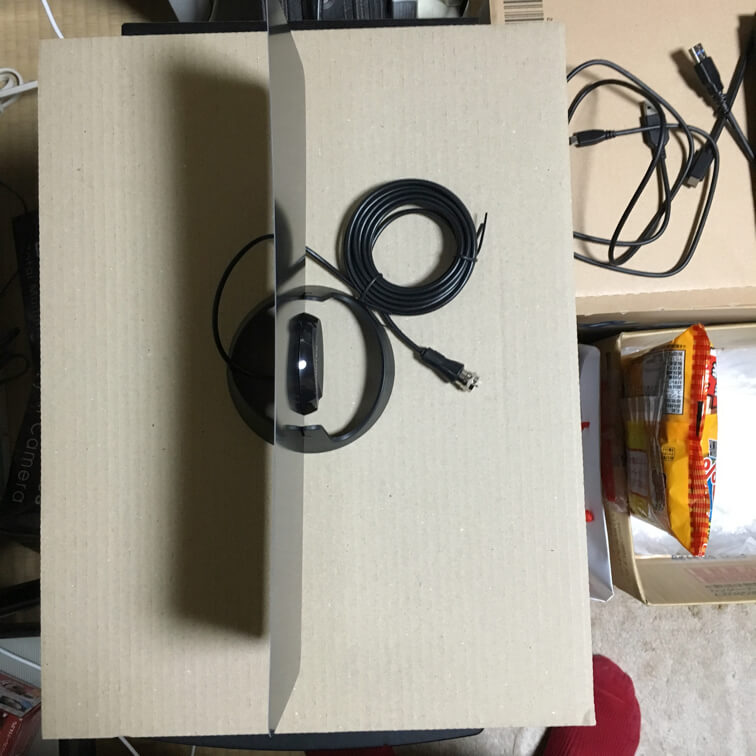

普通の2階建て木造家屋の室内(角部屋)で、 約1.5mの高さ に設置し方向をデジタルタワーの方に向けた。
同軸ケーブルの接続コネクタ部分は「F型接栓」対応で、コネクタ部分を数回ミゾに沿って回すだけで固定できる。(アンテナ入力・出力部分の2ヶ所とも)


00

16

AR-F10
でブースター電源オン時の受信レベル「74」は、10km程度なら確実に 室外アンテナ代替可能 を意味する。 ブースター 用にAC100V電源を接続する必要はあるが、2,700円程度ならお買い得だ!

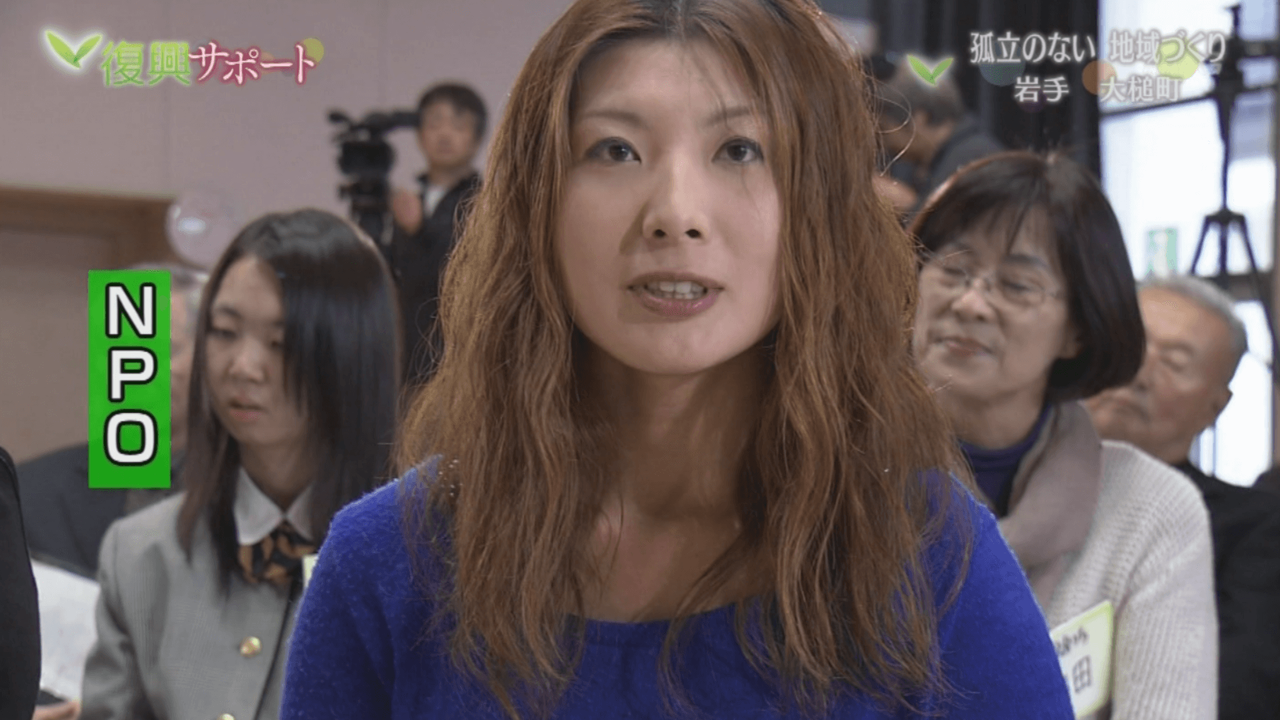

続きは、サイズ圧縮したが、フルHD(1920 x 1080)キャプチャした受信画像。
受信レベル測定に利用したTVチューナーは、画面キャプチャしやすい Mac用USB・TVチューナー PIX-DT195 (筆者レビュー) 。
受信可能な地デジ放送局、全局問題なく受信できた。


07

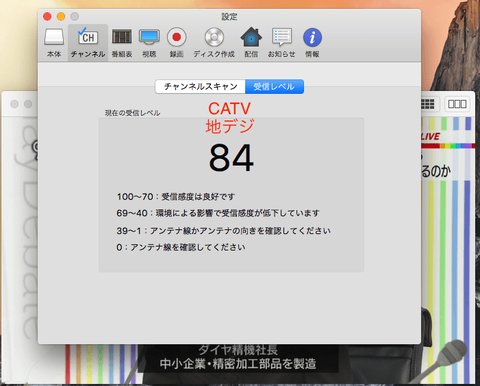

(参考)自宅 CATV 受信レベルは「84


20151206_044509952_iOS

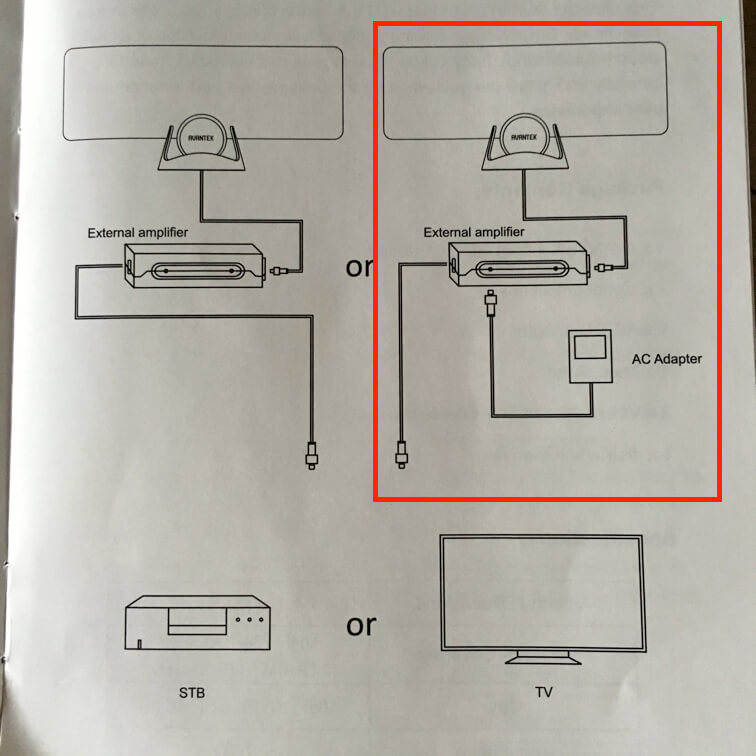

残念ながらブースター無しでは何も映らず、 同軸ケーブル通電時 はブースター電源オフでも利用可能という意味らしい。

(日本では) BSパラボラアンテナ用に TVやレコーダーから 15V通電 を行うが、本アンテナは地デジ用途で用いるはずなので 特別に 同軸ケーブルに通電しないかぎり、 ブースター用の100V電源 が必要だ。


20151201_145538820_iOS

20151206_044657685_iOS

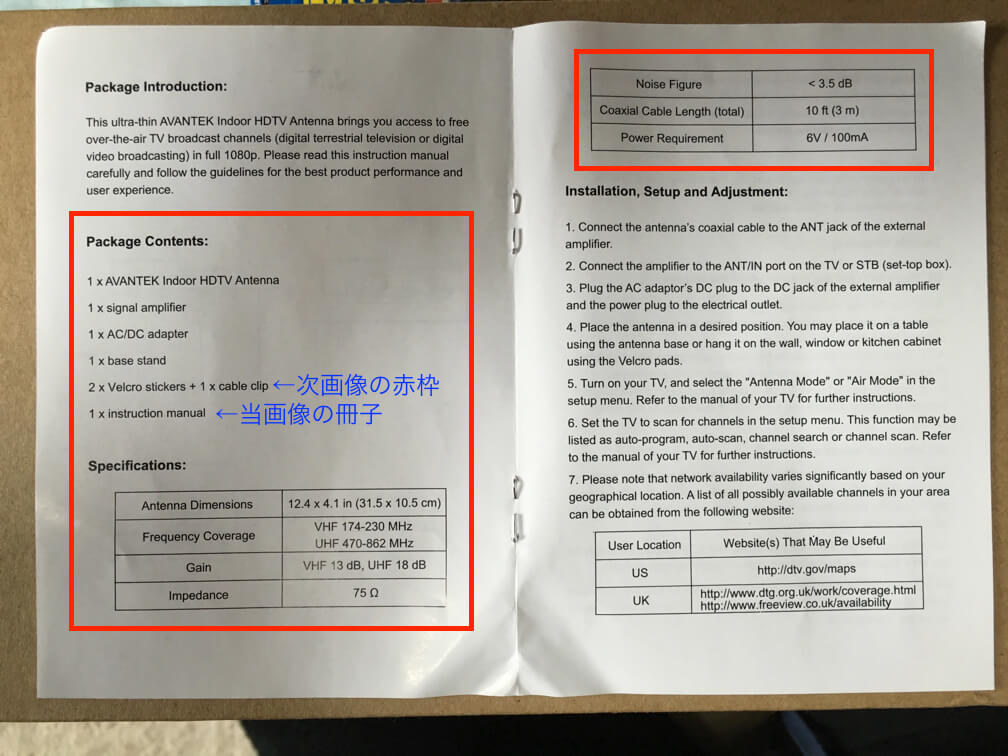

スペックは、インピーダンス75Ω、地デジ用UHF対応周波数は 470-862Mhz でゲイン18db、VHFは 174-230MHz でゲイン13db だ。
ノイズフィギュア(NF)は 3.5db未満だが、詳しい人なら意味が解るのだろうか?
組み立てた場合の同軸ケーブル部分の総長は 約3m で、ブースター利用のため DC 6V / 100mA 入力が必要だ。

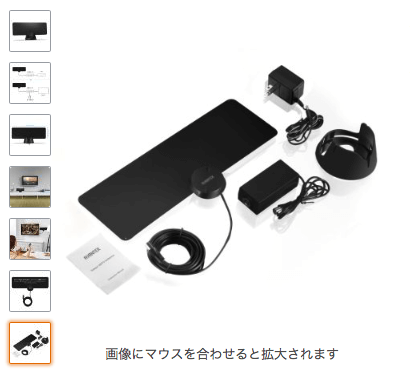

このため、専用 AC / DCアダプター( AC120V 60Hz 9W 入力、 DC 6V / 100mA 出力 )が同梱されている。
このアダプターの電源ケーブルは約2m で、コンセントに挿す部分にアダプターが付いているが割とコンパクトだ。


20151206_045403950_iOS

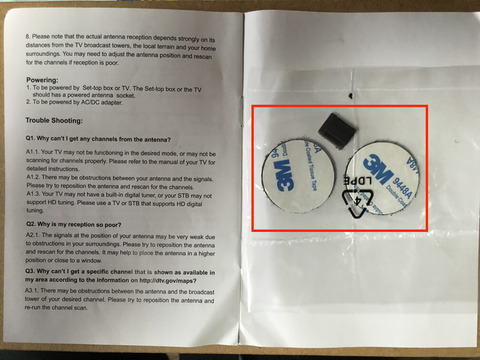

固定用の(丸型)両面テープ2枚と、ケーブルクリップも同梱。
重量は記載されていないが非常に軽く、サイズも 31.5cm x 10.5cm とコンパクトなため、壁の高所部分にも簡単に設置して固定可能だろう。
戸棚の上等に本アンテナを載せるだけの場合、むしろ軽すぎて動かないように「おもり」が必要な位だ。


20151206_043304735_iOS

格納されていた箱の表記を見ると、 AVANTEK は香港にある Claybox 社の登録商標(ブランド)らしい。
Amazon の出品者情報を確認すると、店舗名は Plemo となっているが 販売業者は Claybox Limited とあり、 Amazon 経由で日本直販していることになる。


 (2) 軽量・コンパクトだが100V電源が必要なため、アウトドアでも使えるようモバイルバッテリー対応希望

もともと AndroidタブレットiPad 用途で購入したアンテナだったため、ブースター無しで一切利用できなかったのは残念だ。
このサイズなら(動いていない)車内や風がない屋外でも使用可能なのに、もったいないと思う。
性能自体は、文句の付けようがないのだから…

最終的にブースター利用に必要なのは 6V / 0.1A ということなので、ぜひ モバイルバッテリーに対応して欲しい。( 5V MicroUSB 電源入力 を可能に!)
難しいのなら、(自作するのは難しくなさそうだが)乾電池4本対応のアダプターを同梱して欲しい。
個人的には、500〜1,000円価格アップ でもかまわないと思う…


 (3) 最終処理が甘いので、お子さんが触れないよう注意が必要

20151201_145342096_iOS

丸い円形スタンドに長方形の「板アンテナ」を挿して組み立てるだけだが、「板アンテナ」が超薄いので、手を切らないよう注意すること!

小さなお子さんが触れる可能性のある高さには決して、設置しないこと!

怪我してからでは遅い。
アンテナ性能に関しては非の付けようがないが、正直 安全性は おろそかだ。
「他電源対応」と共に改善して頂きたい点だ。



【まとめ】
改善要望事項として上記2点があるが、コストパフォーマンスは抜群だ。
地デジ電波を出しているTV塔から 10km 程度なら、完璧に 室外アンテナの代わりになる!
臨時のアンテナ設置や、何らかの理由で室外アンテナを設置出来ない方にも オススメだ。
レコーダー等の録画機器に接続せずTV受信だけなら、もっと遠い距離でも問題無いだろう。
80km は無理なような気がするが…

なお、 37.9cm x 5.5cm サイズの AR-F11 も販売されている。
